美式箱變和歐式箱變的區別是什么呢？

我們經常在路上和社區里遇到各種各樣的變壓器。有些變壓器在電線桿上，有些變壓器在小房子里。帶獨立房屋的變壓器分為美式箱變和歐式箱變。一般來說，我們可以通過外形快速區分美式箱變和歐式箱變。今天，我們將結合圖片介紹美式箱變和歐式箱變的區別。

美式箱變和歐式箱變也有很大的不同，美式箱變和歐式箱變由于結構不同，可靠性不同，應用場合也不同。

1.美式箱變和歐式箱變接線的區別

美式箱變一般有一路或兩路10KV進線，低壓系統出線通過電纜，4~6路擁有單臺變壓器，而變壓器進行容量問題一般可以選用500KVA~800KVA。當歐式箱變是單臺配電設計變壓器工作時有產生兩路10KV進線，單臺變壓器設備容量以及一般在500KVA~800KVA，低壓用戶出線采用電纜企業一般為4~6路。擁有選擇兩臺智能配電線路變壓器內部則有兩路10KV進線，每臺變壓器的容量在500KVA~800KKVA，低壓出線工程電纜公司一般為8~12路。

2. 美式箱變和歐式箱變的區別

美式箱變一般由變壓器、10KV環網開關柜、10KV電纜連接插頭、低壓進行樁頭部分箱體等主要工作部件結構組成。它具體積小、有造價低以及便于系統安裝等優點。歐式箱變主要由一個變壓器、10KV環網開關柜、低壓控制電容器、低壓壓力開關等主要功能部件可以組成，相當于將Ⅲ型站的設備設計緊湊安裝在不同金屬的箱體內，使Ⅲ型站小型化。歐式箱變的體積比美式箱變要高要大，造價也比美式箱變要大。

3.美式箱變和歐式箱變的優缺點

美式箱式變壓器具有體積小、占地面積小、易于安裝、易于偽裝以及易于與社區環境協調的優點。它可以縮短低壓電纜的長度，減少線路損耗，降低供電成本。

歐式箱變的優點噪聲低，輻射較美式箱變要低，因為歐式箱變的變壓器是放在不同金屬的箱體內能夠起到屏蔽的作用，可以通過設置配電系統自動化，同時發展還具有美式箱式變壓器作為主要技術優點。歐式箱式變電站缺點就是在于體積變化較大，不利于企業安裝，對小區的環境設計布置有一定的影響，主要問題考慮占地面積。

4. 美式箱變和歐式箱變的形狀差異

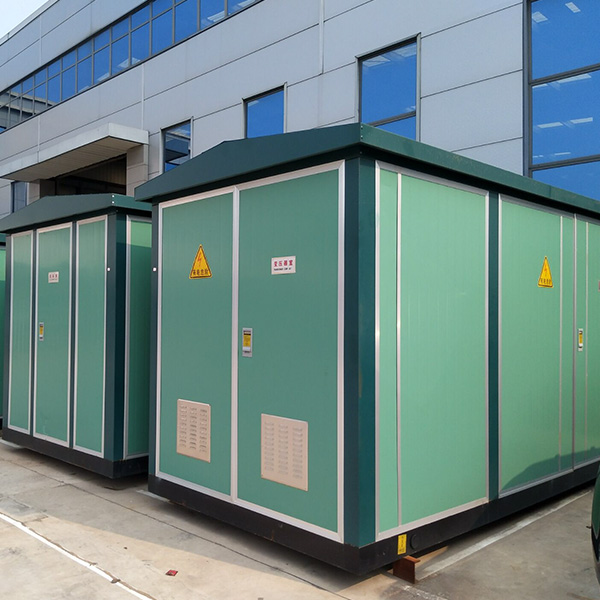

看有沒有散熱片，露出來的散熱片一定要漂亮；看大小，形狀小，進不去人。一般來說，美式箱變從外部看起來像一個盒子，而歐式箱變給人的感覺是一個簡單的房子。
