美式箱變的結構特點

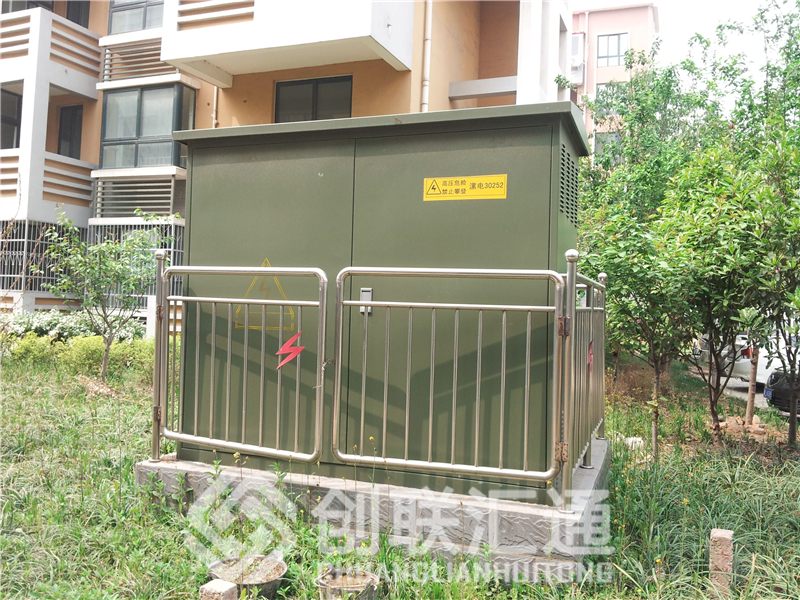

　　1、美式箱變：

　　1)箱變的接線形式:一路或兩路 10KV 進線;

　　單臺變壓器，容量一般選用500KVA~800KVA; 低壓出線電纜 4~6 路

　　2)箱變的主要部件:

　　變壓器、 10KV環網開關、 10KV電纜插頭、低壓樁頭箱體等主要部件組成。它具體積小、有造價低便于安裝等優點。

　　美式箱變的優缺點：

　　1)優點：體積小占地面積小、便于安放、便于偽裝，容易與小區的環境相協調。可以縮短低壓電纜的長度，降低線路損耗，還可以降低供電配套的造價。

　　2)缺點：

　　一、由于負荷開關浸在油里，油被電弧碳化、分解，產生乙炔等有害氣體，使得性能下降，曾發生事故?？床坏矫黠@斷開點，檢修不方便;

　　二、美式箱變本身不帶低壓保護和計量。為滿足國內用戶的需要，國產箱變?cè)诘蛪簜?cè)加裝低壓配電柜。由于箱式變長期處于太陽的直曬下，影響塑殼斷路器的散熱，使得斷路器不能正常開斷負載及短路電流，易引發高壓側故障;

　　三、美變體積小，加上電容等后散熱條件不如歐變;美變體積變小后，功能擴展方面不如歐變，由于不同容量箱變的土建基礎不同，使箱變的增容不便，當箱變過載后或用戶增容時，土建要重建，會有一個較長的停電時間，增加工程的難度。但是歐變可以通過更換變壓器來改變?nèi)萘?，而美變就不?

　　四、美變的高壓部分為插入式熔斷器+負荷開關，這一部分不如歐變的方案多;

　　五、歐變高壓可以加計量，而美變就不行。

　　2、歐式箱變：

　　1)箱變的接線形式

　　a 、單臺配變形式—兩路 10KV 進線;

　　單臺變壓器容量一般在500KVA~800KVA ;低壓出線電纜一般為 4~6 路。

　　b 、兩臺配變形式—兩路 10KV 進線;兩臺變壓器，每臺變壓器的容在500KVA~800KKVA; 低壓出線電纜一般為 8~12 路。

　　2)箱變的主要部件

　　變壓器、 10KV環網開關柜、低壓電容器、低壓開關等主要部件組成，相當于將Ⅲ型站的設備緊湊安裝在金屬的箱體內，使Ⅲ型站小型化。歐式箱變的體積比美式箱變要高要大，造價也比美式箱變要大。

　　1)優點：噪音與Ⅲ型站和Ⅰ型站相當;輻射較美式箱變要低，因?yàn)闅W式箱變的變壓器是放在金屬的箱體內起到屏蔽的作用;可以設置配電自動化，不但具有Ⅲ型站和Ⅰ型站的優點，而且還有美式箱變的主要優點。

　　2)缺點：體積較大，不利于安裝，對小區的環境布置有一定的影響;

　　總之，美變占地小，設計結構上更為合理，可減少相應電纜長度;而歐變體積大，但功能齊全，擴容及更改方案很靈活。
