歐式、美式、臥式箱變的比較

歐式、美式、臥式箱變的差異探討:

    歐式箱變?cè)谖覈?guó)研發較早，從1985年起頭北京、天津、東北等地一些變壓器、凹凸壓開關柜廠、研討院、所等便起頭了“組合式變電站”即此刻所稱“歐式變電站”的研發、建造。

1990年11月、在電機部第一設備司帶領的撐持下，由沈陽變壓器研討所構造，建立了以沈變所：賀以燕、王肇平、趙景蓮任組長北京變壓器二廠：劉景江、周永慶任付組長的，天下“組合式變電站同一設想組”。并從北京變壓器二廠、北京第二、第三開關廠、北京變壓器廠北、錦洲高壓開關廠、廣州南陽電器廠、佛山變壓器廠等20個單元，抽調有相干設想經歷的22名專業工程手藝職員,組成同一設想組成員。在北京通洲，北京變壓器二廠起頭了“組合式變電站”天下同一設想事情。

在“組合式變電站”同一設想中，他們按機器電子產業部1989年頒布的《組合式變電站專業尺度ZBK4001-89》和能源部1989年頒布的尺度《箱式變電站手藝前提》，并鑒戒日本產業尺度《箱式高壓變電站JISC4620-1986》停止同一標準的設想。

轉眼間“歐式變電站”的成長曾經歷了20年過程，集20年的研討、開辟、出產建造、運轉經歷，使其在各方面加倍成熟。在利用遙控、遙測手藝停止監控的也日趨增加；但不管怎樣變，其根基布局依然未變；歐式變電站團體依然是由：箱體、高壓室、高壓室、變壓器室構成，現詳細論述以下。

（一）、箱體布局

歐式變電站的箱體是由：底座、外殼、頂蓋三部門構成。

底座普通用槽鋼、角鋼、扁鋼、鋼板等,組焊或用螺栓毗連牢固成形；為知足透風、散熱和收支線的需求、還應在響應的位置開出條形孔和巨細適度的圓形孔。

箱體外殼、頂蓋槽鋼、角鋼、鋼板、鋁合金板、彩鋼板、水泥板等停止折彎、組焊或用螺釘、搭鈕或相干的公用附件毗連成形。

不管那種質料的箱變殼體，按尺度要求必需具備：防曬、防雨、防塵、防銹，防小植物（如蛇）等進入的五防功用。歐式變電站的殼體為避免酷熱夏日激烈的日光輻射，其頂部普通都設有導熱系數較低的隔熱質料作填料。經常使用的填料有：巖棉板、聚苯乙烯泡沫塑料等。

在同一設想的傳統“組合式變電站”中，普通在殼體中也添補隔熱填料，這類方式今朝大大都設想者已不在采取，這是由于：隔熱填料固然能避免酷熱夏日激烈的日光輻射，同時也障礙了變壓器運轉時發生大量熱量的披發，以是設想者們除保存在殼體上沖百頁窗孔的方式外，同時采取加大散熱面積、增強氛圍對流的方式散熱，同時還可削減制形成本。

歐式箱變的概況處里：

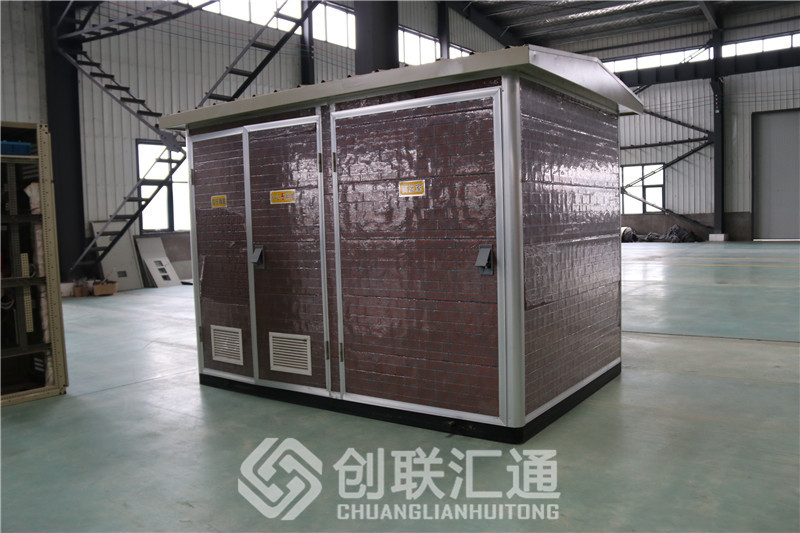

歐式箱變概況處里的方式較多，我國北方大多采取傳統的噴漆、烤漆、噴塑等方式停止處置；在我國南邊經濟發財?shù)赜?，除采取上述方式外，還在水泥板布局的殼體外貼上彩色瓷磚，或貼貼面等方式停止概況處置，分外是置于室第小區的箱變表面，與本地修建物的氣概加倍和諧、同一。

（二）、高壓配電裝配布局

歐式箱變高壓配電裝配，從進線體例上分為：終端型、還網型兩種；從進線方位上分可分為：從箱體頂部排擠進線（傳統箱變用此法較多）和操縱高壓電纜溝從地下收支線，這是當代設想較為遍及的采取方式。

從配電裝備上，傳統箱變采取的高壓開關有：FN-10/400-630A系列的高壓負荷開關，這類開關動、靜觸點均表露于氛圍中，易較著看到開關觸點的通、斷狀況；再配裝FFLAJ-50-100A帶座熔斷器，接地開關、避雷器、帶電顯現器；它將開干系統封鎖于帶有機玻璃察看的高壓柜門內，經由過程操縱手柄，動員開關操縱機構，停止開、斷與接地操縱。這是傳統終端型箱變的較簡樸，經濟的經常使用布局。

今朝采取以SF6氣體為滅弧介質的SF6系列負荷開關較多,其本錢高于FN-10系列高壓負荷開關。這類開關布局、有帶熔斷器、不帶熔斷器、接地開關等，但普通都裝有帶電顯現器；操縱機構通常是手動，也有電動操縱的。帶熔斷器的，當回路呈現短路毛病能自堵截開關，庇護電路及變壓器、開關等裝備。

另有以真空為滅弧介質的真空開關，這類開關能夠零丁利用、也可與熔斷器配用，還可與SF6系列負荷開關串接利用，不外如許將使本錢增大，如用戶無出格要求不須如許利用。

高壓計量

高壓配電裝配中，如用戶有高壓計量要求的，還須設置高壓計量柜。

我國各地供電部分，對高壓或高壓計量題目沒有同一的要求。西北地域供電規程劃定：變壓器容量大于160KVA時，必需采取高壓計量；高壓計量柜開關必需由供電部分節制。北京、天津等華北地域供電部分則以為：箱式變電站計量應以高壓側為好，如許，能夠進步供電靠得住性，削減高壓計量帶來的不不變身分，對變壓器自己的消耗，可折算成電費，由用戶承當。

箱式變電站高壓計量柜的布局普通由：CT、PT、及計量表計，遙控、遙測裝配等組成。

歐式箱變高壓柜體的深度，按照所選開關、開關柜的型號、出產廠家的分歧而分歧；高壓柜體的寬度，與環網或終端型、是不是有高壓計量有關，應按照以上詳細環境矯捷肯定。

（三）、變壓器室布局

歐式箱變都設有自力的變壓器室，變壓器室首要由：變壓器，主動控溫體系，照明及寧靜防護欄等組成。

變壓器運轉時，將在箱變中發生大量的熱量向變壓器室內披發，以是變壓器室的散熱、透風題目是歐式箱變?cè)O(shè)想中應重點斟酌的題目；變壓器運轉時，絡繹不絕的發生大量的熱量，使變壓器室的溫度不竭降低，分外是情況溫度高時，溫度降低更快，以是只靠天然透風散熱常常不克不及包管變壓器靠得住、寧靜運轉；歐式箱變?cè)O(shè)想中，除變壓器容量較小的箱變采取天然透風外，普通都設想了測溫庇護，用強迫排風辦法加以處理。該體系首要由丈量裝配，測變壓器室溫、油溫都可。然后經由過程手動和主動節制電路，對排電扇是不是必要投入，按變壓器靠得住、寧靜運轉溫度的設定規模停止設置節制。

變壓器油箱內頂層的許可較高溫度，按國標《GB1094.1-5-8》和《變壓器運轉規程》劃定，不跨越95?C度；干式變壓器線圈概況溫度不跨越80?C度的劃定限值，為排電扇投入運轉溫度的較高設定上限。

變壓器室內普通設有照明裝配，該照明裝配普通應知足開門即燈亮，關門即燈滅的要求停止設想節制。變壓器室的防護欄是歐式變?cè)O(shè)想者們普遍采取的寧靜防護主要手腕，以是普通歐式箱變均有此布局。

歐式箱變中，變壓器既可選用油浸式變壓器，也可采取干式變壓器，但因?yàn)楦墒阶儔浩鲀r(jià)錢較高，以是在用戶沒有出格要求的環境下，應首選油浸式變壓器、以下降制形成本。變壓器容量普通在100－1250KVA為好，較大不該跨越1600KVA。

（四）高壓室布局設想

歐式箱變的高壓室按工礦企業或室第小區的利用場合的分歧，在設想布局上應有所分歧。普通對工礦企業利用的歐式箱變，應對動力供電、照明供電停止分隔設想。在采取高壓計量時，普通環境下，供電局要求對比明用電停止分隔計度，這首要是由于照明用電的單元代價，廣泛高于動力用電。在室第小區利用的變電站在布局設想上，則不須斟酌動力用電的題目。

歐變高壓室的輸前途數，在布局設想上按照變壓器容量巨細和用戶利用需求的分歧而分歧。變壓器容量小，用戶需求輸前途數較少的可少設；而變壓器容量大，用戶要求輸入前途數多的，可斟酌設想路數多一些，還可斟酌按帶走廊操縱情勢停止結構。

高壓開關等裝備及儀表的挑選

在箱變的傳統設想中，總開關以選用：DW10、DZ10、DW15系列開關為主；而在現階段設想中，從價錢、質量等身分綜合斟酌，筆者保舉利用常熟開關廠、群眾電器廠等出產的系列產物。

在高壓回路中，對是不是選用斷絕開關的題目：從電路布局及寧靜的綜合身分斟酌，不管總路或歧路，設想斷絕開關較為妥帖；但使會使歐變體積，本錢增高；以是筆者以為，可按照用戶要求與否，矯捷斟酌。對采取高壓計量的，計量CT、PT應挑選精度較高的；儀器，儀表可選用正泰等單元出產的產物。

在箱變的高壓柜中，因異步機電、變壓器、日光燈均為感性負載、它們將使電網功率身分降落，影響供電質量，以是按普通要求、都應接入無功抵償電容器。

美式箱變

美式箱變進入我國的研發、設想、出產時候與歐變比力，相對較晚。因美式箱變與歐式箱變?cè)谄洳季稚舷嗖钌醮螅志哂袣W式箱變沒法比的一些上風，以是引入我國，并且現在已具有相稱數量的用戶，現已成為我公司的首要產品。

美式箱變布局特性、上風首要有以下方面：

（一）、美式箱變體積小，重量輕，制形成本低

美式箱變沒有自力的變壓器室、這是使美式箱變體積大巨細于歐式箱變的身分之一。

美式箱變的變壓器間接表露于戶外，首要是操縱變壓器油停止冷卻，絕緣和散熱。變壓器的散熱片、也是變壓器散熱的主要路子。

開斷變壓器的負荷開關置于變壓器內，變壓器的高壓側出線間接與負荷開關的出線端相連，負荷開關的進線端，則與箱體側壁上，美式套管井毗連。高壓出線也置于箱壁上，使高壓側出線間接與高壓柜相連，使高壓側母排的毗連距離也大大收縮。這些布局特性使美式箱變的體積和同容量的歐式箱變比，僅為其的三分之二，乃至更小。

工作老是一分為二的，恰是因?yàn)槊朗较渥兊倪@些布局松散、體積小的長處，也給它帶來了一些沒法降服的錯誤謬誤，其首要弱點是：

因?yàn)樨?fù)荷開關，熔斷器與變壓器死心、線圈均在一個箱體內，以變壓器油作為它們的配合絕緣和冷卻介質，而負荷開關的開斷、熔斷器遇短路電流而熔斷的進程，將不成制止的發生電弧，使變壓器油碳化、游離，致使變壓器油加快老化，使絕緣下降。

其次，美式箱變因?yàn)槠洳季痔匦裕彩馆斍巴緮?shù)的增添，遭到必然程度的限定。

臥式箱變

臥式箱變是近兩年成長起來的一種新型產物，以其設想松散，體積較小、制形成本較低，而遭到制造廠商和用戶的愛好。這類箱變今朝在我國南邊經濟發財省市成長較為敏捷。

臥式箱變動精確的講，應稱為西歐一體化箱變，更加貼切。臥式箱變的表面形同歐式箱變，但體積卻大巨細于歐式箱變，略大于美式箱變。這是由于臥式箱變的變壓器、負荷開關及高壓出線體例根本與美式箱變不異、但它有自力的變壓器室。因?yàn)楦?、高壓出線均在側壁，以是變壓器室不需斟酌防護欄等舉措措施。因臥式箱變體積小、松散的布局特性，使一些設想者對其頂蓋設想也大大簡化（不加隔熱層等），僅保存了天然透風散熱冷卻運體例。使置于箱變體內的變壓器的散熱程度大大下降。其散熱成為值得切磋的題目。

臥式箱變、美式箱變的計度體例及無功抵償?shù)脑O(shè)想根本與歐式箱變近似。

綜上所述，歐式箱變的綜合機能目標優于美式、臥式箱變，但制形成底細對較高；美式箱變體積小、布局松散、制形成本低等長處深受用戶愛好；但其缺點也不容輕忽；臥式箱變的布局體積等居于兩者之間，但其造價相對較低，目前也得到迅速發展。

 。
