美式箱變、歐式箱變、臨時用電箱變,區別在哪里

　　一、美式箱變(簡稱“美變”)

　　1、美變的接線形式:一路或兩路 10KV 進線;單臺變壓器，容量一般選用 500KVA~800KVA; 低壓出線電纜 4~6 路。

　　2、美變的主要部件：變壓器、 10KV 環網開關、 10KV 電纜插頭、低壓樁頭箱體等主要部件組成。它具體積小、有造價低便于安裝等優點。

　　3、美變優點：體積小占地面積小、便于安放、便于偽裝，容易與小區的環境相協調?？梢钥s短低壓電纜的長度，降低線路損耗，還可以降低供電配套的造價。

　　4、美變?nèi)秉c(diǎn)：供電可靠性低;無電動機構，無法增設配電自動化裝置;無電容器裝置，對降低線損不利;噪音較Ⅲ型站和Ⅴ型站要高，因?yàn)棰笮驼竞廷跣驼臼菍⒆儔浩靼卜旁谑覂?nèi)，起到隔音的作用;另外，將Ⅲ型站和Ⅴ型站的集中一電磁輻射分解成多點輻射;由于不同容量箱變的土建基礎不同，使箱變的增容不便;當箱變過載后或用戶增容時，土建要重建，會有一個較長的停電時間，增加工程的難度。

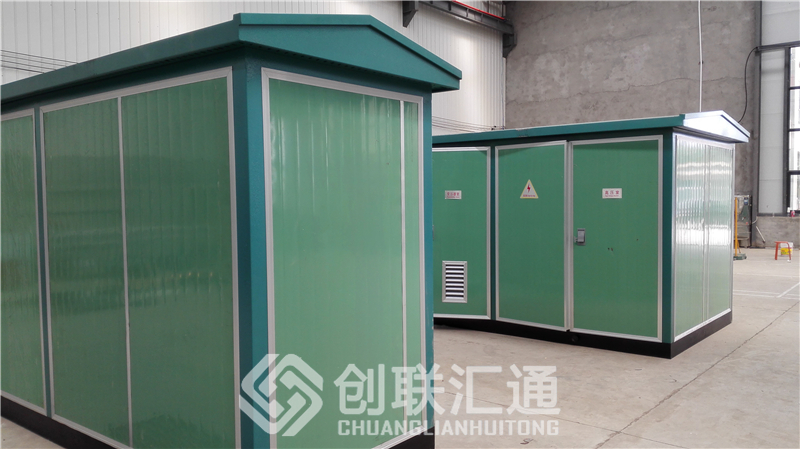

　　二、歐式箱變(簡稱“歐變”)

　　1、歐變的接線形式：

　　a )單臺配變形式—兩路 10KV 進線;單臺變壓器容量一般在 500KVA~800KVA ;低壓出線電纜一般為 4~6 路。

　　b )兩臺配變形式—兩路 10KV 進線;兩臺變壓器，每臺變壓器的容量在500KVA~800KKVA; 低壓出線電纜一般為 8~12 路。

　　2、歐變的主要部件：變壓器、 10KV 環網開關柜、低壓電容器、低壓開關等主要部件組成，相當于將Ⅲ型站的設備緊湊安裝在金屬的箱體內，使Ⅲ型站小型化。歐式箱變的體積比美式箱變要高要大，造價也比美式箱變要大。

　　3、歐變優點：噪音與Ⅲ型站和Ⅰ型站相當;輻射較美式箱變要低，因?yàn)闅W式箱變的變壓器是放在金屬的箱體內起到屏蔽的作用;可以設置配電自動化，不但具有Ⅲ型站和Ⅰ型站的優點，而且還有美式箱變的主要優點。

　　4、歐變?nèi)秉c(diǎn)：體積較大，不利于安裝，對小區的環境布置有一定的影響;

　　三、臨時用電箱變

　　1、箱變的接線形式：施工現場臨時用電箱的接線是用五芯電纜連接，二級配電箱的入線，從一級配電箱的空氣斷路器引出，黃、綠、紅分別接A、B、C相，藍色線接零，黃綠相間的花色線接接地線排，并在電箱附近就近接地，

　　2、箱變的主要部件：是將高壓電器設備、變壓器、低壓電器設備等組合成緊湊型成套裝置

　　3、優點：具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點，與常規土建式變電站相比，同容量的箱式變電站占地面積通常僅為常規變電站的1/10~1/5，大大減少了設計工作量及施工量，減少了建設費用。在配電系統中，可用于環網配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電站建設和改造的新型成套設備。

　　4、缺點：需在無導電塵埃，無爆炸危險、無腐蝕金屬和電器元件的場所使用。

　　四、臨時用電箱變適用地方

　　用于城市高層建筑、城鄉建筑、豪華別墅、廣場公園、居民小區、高新技術開發區、中小型電廠、礦山油田以及臨時施工用電等場所，作為接受和分配電能并向用戶提供低壓電能之用。
