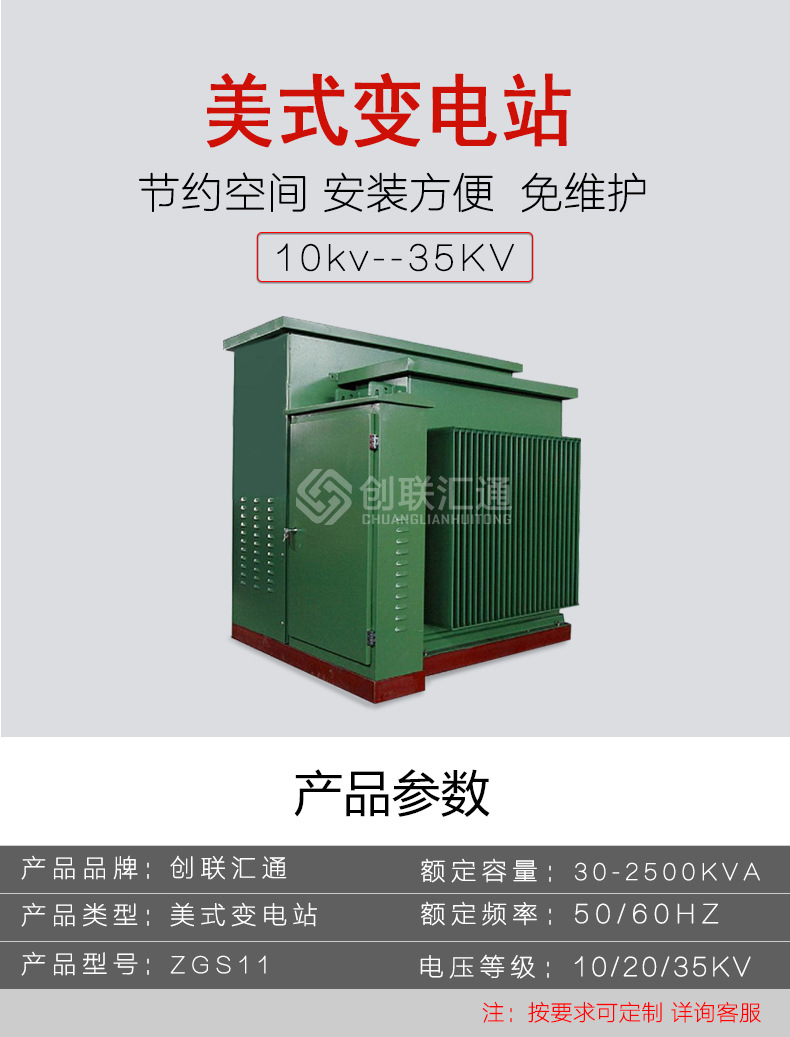

ZGS系列預裝美式變電站（美式變壓器）
一，ZGS系列預裝美式變電站（美式變壓器）概述

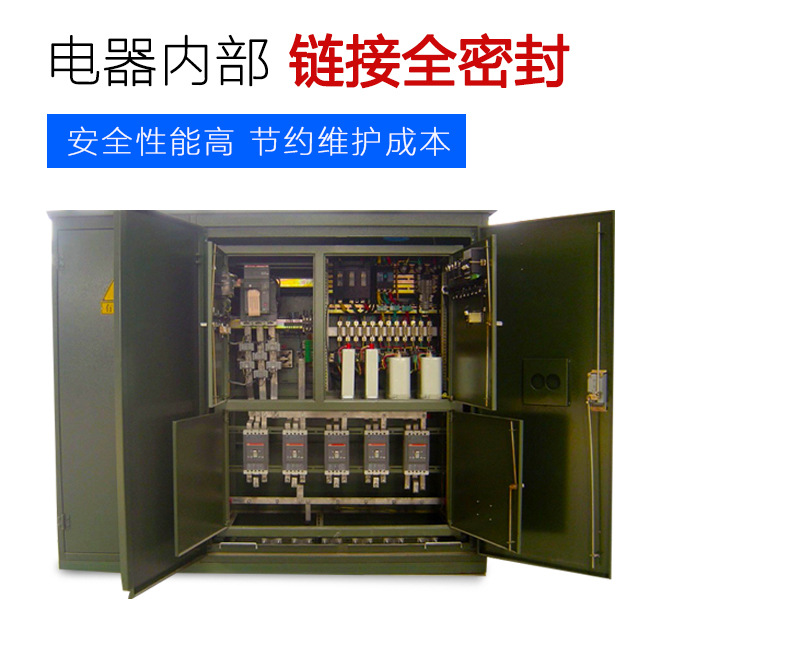

ZGS系列預裝美式變電站用于6KV和10KV環形電源，雙電源或終端供電系統，作為高壓配電計量，補償控制和保護裝置。除變壓器外，預裝置變電站的高壓側還裝置了四位負載開關，雙工位負載開關，備用保護熔斷器和刺進式熔斷器?？刂蒲b置，分配裝置，補償裝置和電能計量裝置根據用戶要求組裝在低壓側。

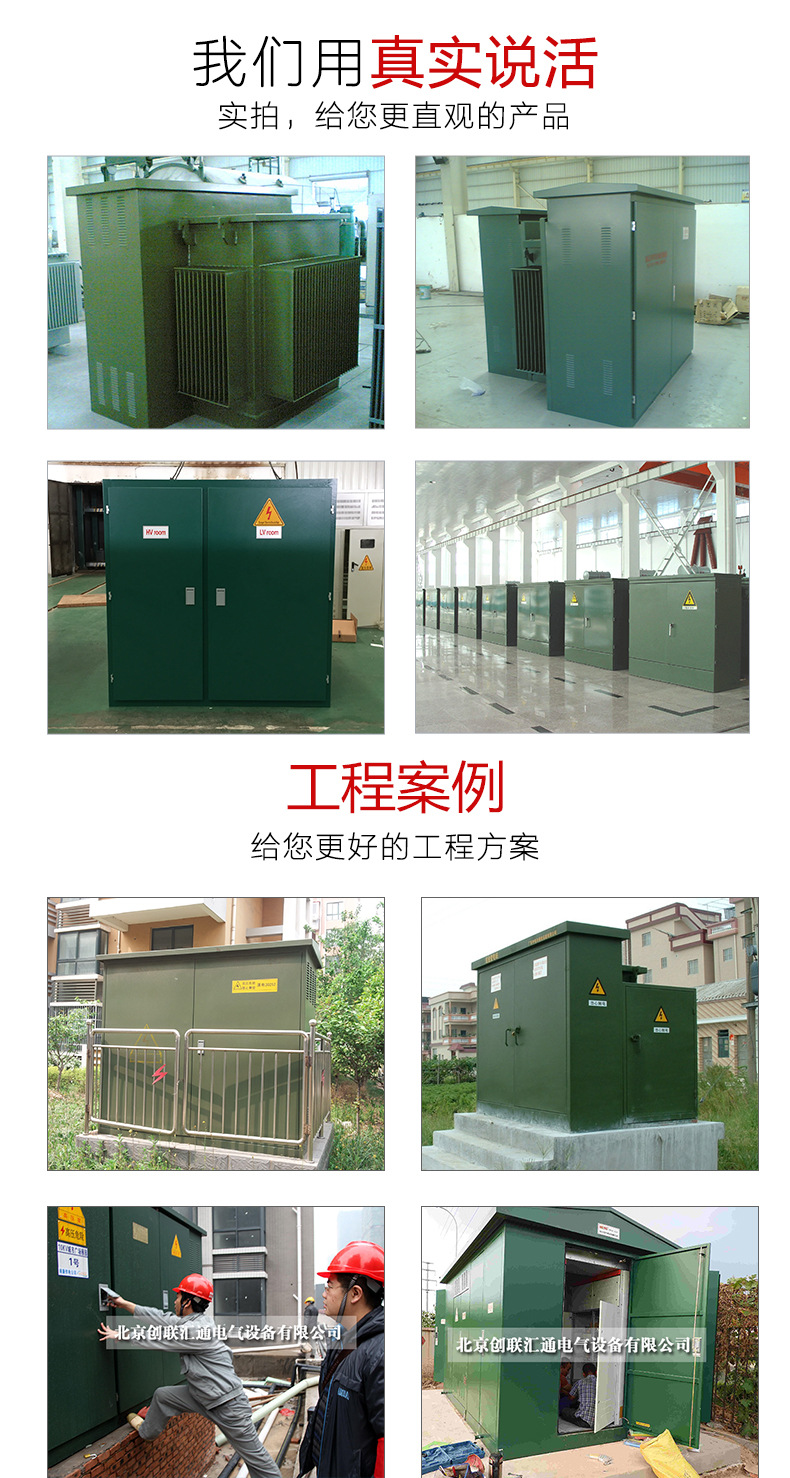

ZGS系列預裝美式變電站可用于室內和室外。它廣泛應用于工業園區，住宅區，商業中心，高層建筑等場所。
二、ZGS系列預裝美式變電站產品類型的含義
?
ZGS1-2-3 / 4-5
Z：組合
G：普通盒子
S：S三相D單相
1：功能級代碼（9 11）
2：H環Z端子
3：額外容量KVA
4：電壓等級KV
5：特殊用處環境代碼
三、ZGS系列預裝美式變電站結構特征

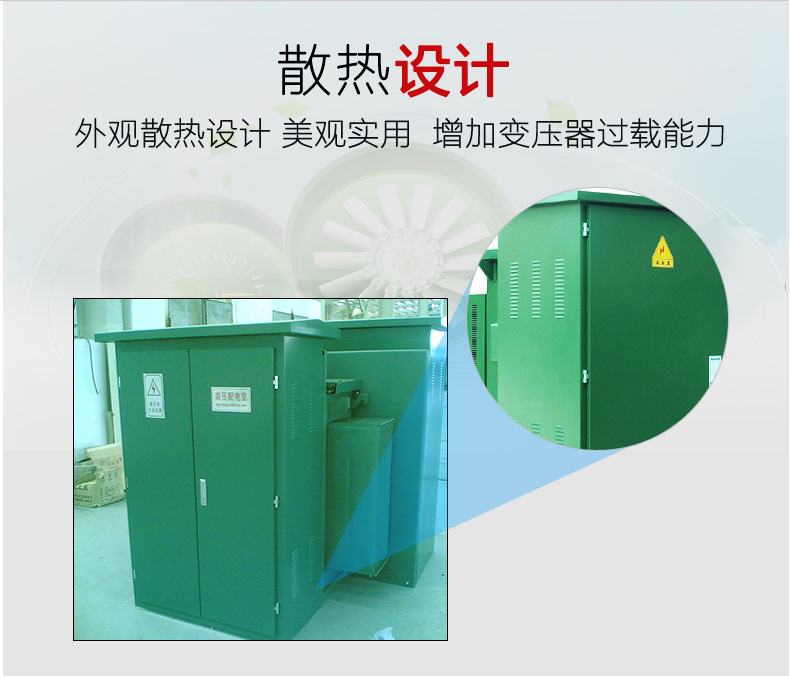

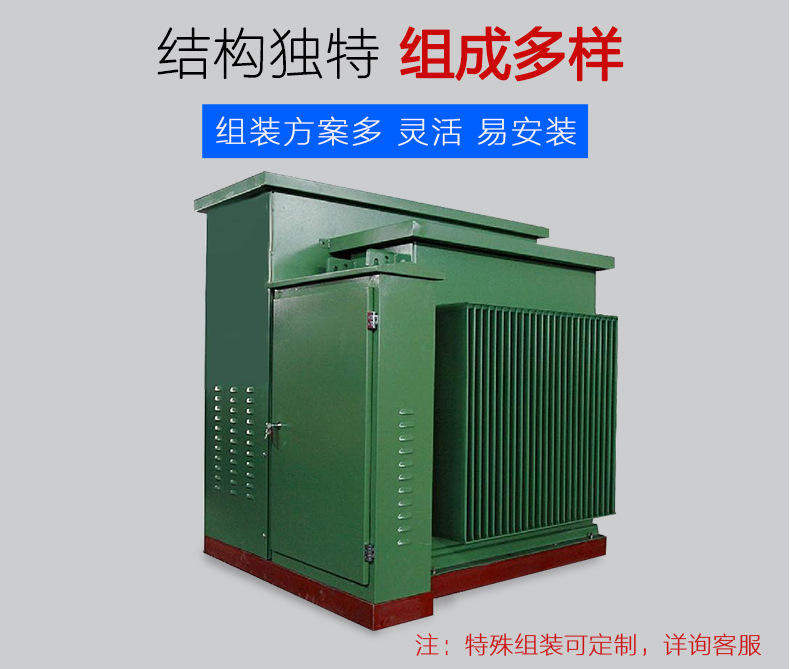

美式箱體可變結構分為前后部分。前面是高低壓操作間隔。高壓間隔包含高壓端子，負載開關，無負荷分接開關，刺進式保險絲，減壓閥，油位計和排油閥。低壓間隔包含低壓端子。后部是油箱主體和散熱器。變壓器繞組和鐵芯，高壓負載開關和保護保險絲都在燃油箱中。
未定義
四、ZGS系列預裝美式變電站運用條件
1.海拔1000米（超出此規模，獨自設計）
2.風壓：不大于70Pa（相當于35m / s）
3.濕度：日平均值不超過95％，月平均值不超過90％。
4.環境溫度：較高溫度+ 40℃;較低溫度 - 45℃
5.地震等級：水平加速度0.4m / 2s;筆直加速度0.15m / 2s
6.地震強度：8度
7.裝置地點的傾斜度：不超過3度
8.裝置環境：周?chē)諝獠辉撛獾礁g性，易燃?xì)怏w和水蒸氣的顯著污染，不該有劇烈震動。
五、ZGS系列預裝美式變電站技能功能
額外電壓：10 / 0.4KV
較大工作電壓：12KV
額外容量：125-1000KVA
一分鐘工頻耐受電壓：35KV
雷電沖擊耐受電壓：75KV
短期容差電流：12KA / 2S 16KA / 1S
高壓備用限流熔斷器快速斷開容量：50KA
空載電壓調節：10KV / 2 * 2.5
環境溫度：-45——40C度
答應的溫升：65℃。
六、ZGS系列預裝美式變電站功能特色

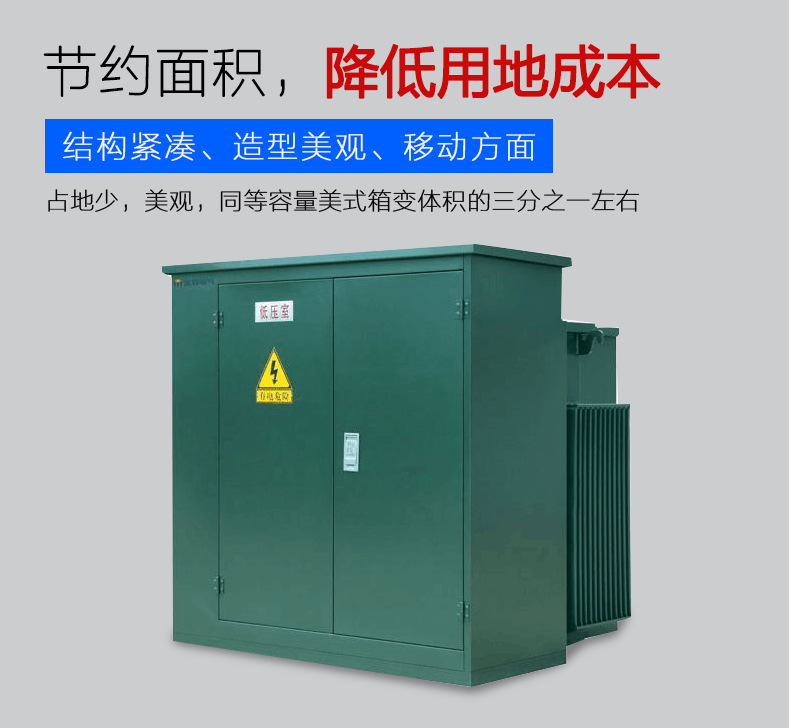

1.體積小，結構緊湊，僅占我國同容量箱的1/3左右;
2.全密封，全絕緣，無絕緣間隔，可靠保證人身安全;
3.它不僅能夠用在環網中，也能夠用在終端中。轉化十分便利，提高了電源的可靠性。
4.低損耗，低于國產S9變壓器損耗;
5.電纜接頭可承受200個負載電流，可在緊急情況下作為負載開關運用，具有阻隔開關的特色。
6.選用雙保險絲保護，降低運轉成本。刺進式保險絲是雙敏感保險絲（溫度和電流）。
7.選用三角/星形O型銜接方法和三相五柱結構，具有電壓質量高，中性點無漂移，箱體無加熱，噪音低，防雷功能好等長處。
一，ZGS系列預裝美式變電站（美式變壓器）概述
ZGS系列預裝美式變電站用于6KV和10KV環形電源，雙電源或終端供電系統，作為高壓配電計量，補償控制和保護裝置。除變壓器外，預裝置變電站的高壓側還裝置了四位負載開關，雙工位負載開關，備用保護熔斷器和刺進式熔斷器?？刂蒲b置，分配裝置，補償裝置和電能計量裝置根據用戶要求組裝在低壓側。
ZGS系列預裝美式變電站可用于室內和室外。它廣泛應用于工業園區，住宅區，商業中心，高層建筑等場所。
二、ZGS系列預裝美式變電站產品類型的含義
?
ZGS1-2-3 / 4-5
Z：組合
G：普通盒子
S：S三相D單相
1：功能級代碼（9 11）
2：H環Z端子
3：額外容量KVA
4：電壓等級KV
5：特殊用處環境代碼
三、ZGS系列預裝美式變電站結構特征
美式箱體可變結構分為前后部分。前面是高低壓操作間隔。高壓間隔包含高壓端子，負載開關，無負荷分接開關，刺進式保險絲，減壓閥，油位計和排油閥。低壓間隔包含低壓端子。后部是油箱主體和散熱器。變壓器繞組和鐵芯，高壓負載開關和保護保險絲都在燃油箱中。
未定義
四、ZGS系列預裝美式變電站運用條件
1.海拔1000米（超出此規模，獨自設計）
2.風壓：不大于70Pa（相當于35m / s）
3.濕度：日平均值不超過95％，月平均值不超過90％。
4.環境溫度：較高溫度+ 40℃;較低溫度 - 45℃
5.地震等級：水平加速度0.4m / 2s;筆直加速度0.15m / 2s
6.地震強度：8度
7.裝置地點的傾斜度：不超過3度
8.裝置環境：周?chē)諝獠辉撛獾礁g性，易燃?xì)怏w和水蒸氣的顯著污染，不該有劇烈震動。
五、ZGS系列預裝美式變電站技能功能
額外電壓：10 / 0.4KV
較大工作電壓：12KV
額外容量：125-1000KVA
一分鐘工頻耐受電壓：35KV
雷電沖擊耐受電壓：75KV
短期容差電流：12KA / 2S 16KA / 1S
高壓備用限流熔斷器快速斷開容量：50KA
空載電壓調節：10KV / 2 * 2.5
環境溫度：-45——40C度
答應的溫升：65℃。
六、ZGS系列預裝美式變電站功能特色
1.體積小，結構緊湊，僅占我國同容量箱的1/3左右;
2.全密封，全絕緣，無絕緣間隔，可靠保證人身安全;
3.它不僅能夠用在環網中，也能夠用在終端中。轉化十分便利，提高了電源的可靠性。
4.低損耗，低于國產S9變壓器損耗;
5.電纜接頭可承受200個負載電流，可在緊急情況下作為負載開關運用，具有阻隔開關的特色。
6.選用雙保險絲保護，降低運轉成本。刺進式保險絲是雙敏感保險絲（溫度和電流）。
7.選用三角/星形O型銜接方法和三相五柱結構，具有電壓質量高，中性點無漂移，箱體無加熱，噪音低，防雷功能好等長處。
