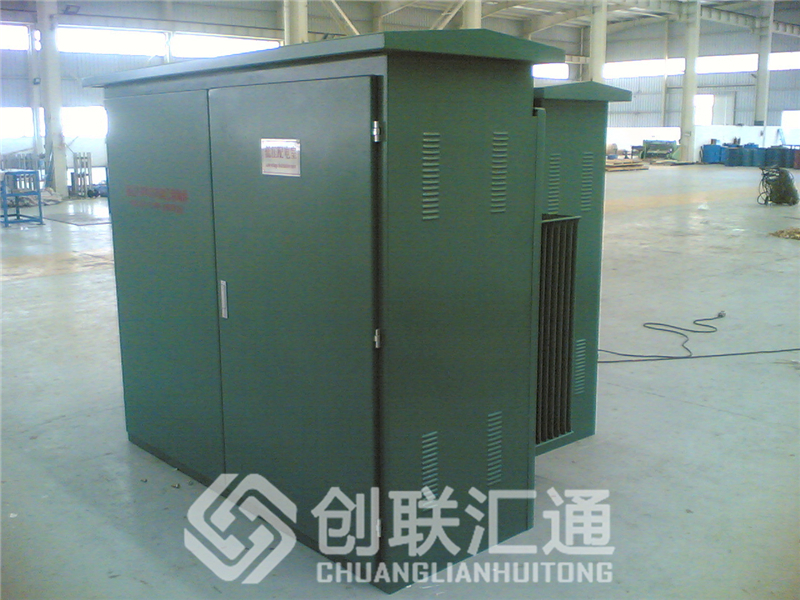

ZGS型組合式變電站（美式變壓器）

ZGS型組合式變電站（美式變壓器），是根據城鄉電網建設發展和改造的需要研制的系列產品。它是將變壓器器身、開關設備、熔斷器、分接開關、低壓配電裝置等相應輔助設備進行組合的變壓器，能滿足用戶電能計量、無功補償、低壓分路等各種配制要求。

ZGS型組合式變電站（美式變壓器）用途

ZGS11系列組合式變壓器是創聯匯通推出的國產化美式箱變。自研發成功以來， 經多年精心打造，該產品作為城鄉配電網絡中的重要供電單元，集高壓操控變電以及配電設備于一體的變配電產品，廣泛應用于城鄉配電網絡之中。

該產品將高壓負荷開關、高壓熔斷器置于變壓器油中，具有變壓器器身共箱或分箱兩種結構方式。油箱采用全密封結構，配有油溫表、油位表、壓力表、壓力釋放閥、放油閥等元件以監測變壓器運行狀況。該產品分為環網型、終端型及雙電源型供電方式。為了使產品更適合于我國電網的實踐要求， 又推出了插拔型熔斷器, 絲熔的熔斷不影響變壓器功能。依據低壓饋出要求的雜亂程度， ZGS11系列產品分為標準型、加強型和綜合型三種外殼方式，做到使用戶和規劃單位在選型時更靈活、更經濟。

ZGS11-500kva美式箱變運用環境：

環境溫度： 氣溫+40， 氣溫-30

海拔：1000m；

風速：相當于34m/s（不大于700Pa）；

濕度：日相對濕度平均值95；月相對濕度平均值95；

防震：水平加速度不大于0.4m/s，垂直加速度不大于0.15m/s；

設備地址傾斜度：不大于3°；

設備環境:周圍空氣不受腐蝕性、可燃性氣體等顯著污染，設備地址無劇烈轟動；

訂購本產品超出上述條件的規定時，可與本公司洽談。



技術參數



  ZGS11-500kva美式箱變產品結構特點：

結構緊湊，體積小，僅為同容量國產產品的1/31/5左右，大大減少了占地面積；

全密封、全絕緣結構，無需絕緣間隔，可靠維護人身安全；

高壓選用負荷開關熔斷器組合電器維護；

高壓接線既可用于環網，又可用于終端，供電方法靈活，可靠性高；

變壓器功能 ：低損耗、低噪音、低溫升；過載能力強，抗短路、耐沖擊能力強；

滿足各種低壓饋出要求，可按計劃選擇，亦可自行設計；

    電纜頭有200A肘型電纜接頭及600AT型接頭兩種，肘型電纜接頭適用于電纜截面積為35-185mm2 T,型接頭適用于電纜截面積為235-            500mm，電纜頭的材質分為銅芯和鋁芯，兩者均可配置全絕緣氧化鋅避雷器。200A肘型電纜頭可以帶負荷插拔，又可以起到 阻隔開關的      效果。

ZGS11-500kva美式箱變分箱結構特點：

箱變采用分箱結構：

變壓器器身變與高壓負荷開關、插入式熔斷器和后備限流熔斷器等高壓組件別離置于密封油箱中，兩箱左右水平安置，用隔板徹底隔開，隔        板上有絕緣穿墻套管用于變壓器與負荷開關的接線，可便利拆換，而不影響另一箱的運用。

兩箱左右安置長處：

兩箱互不影響：

避免了因隔板滲漏導致上層油流入到底部油箱形成上部油箱缺油（缺油或無油導致操作負荷開關拉弧，對設備和人身發生風險）；

另一長處是左右安置檢修便利。當變壓器室、負荷開關室檢修時兩箱互不影響，便利快捷（如上下安置檢修變壓器需上部油箱全拆除部后        才干打開變壓器的油箱，檢修極不便利）。

分箱結構解決了負荷開關操作以及熔斷器熔斷對變壓器油的污染問題。

ZGS11-500kva美式箱變生產廠家，箱式變電站，組合式箱式變電站



ZGS型組合式變壓器作為交流50Hz、6~10kV的網絡中，額定容量為63~1600kVA的獨立成套變配電裝置，既可用于戶外，也可用于戶內。廣泛適用于工業園區、城市住宅小區、商業中心、高層建筑及臨時施工現場等各種場所。

ZGS型組合式變電站（美式變壓器）特點

1、體積小，結構緊湊，占地面積小，安裝方便。

2、低損耗、低噪音，低溫升，超銘牌容量負載能力強，抗突發短路能力強。

3、全封閉、全絕緣結構，運行安全可靠。

4、接線方式靈活，既可用于終端系統，也可用于環網系統，轉換方便，提高了供電可靠性。

5、操作方便，維護方便，生產周期短，工程造價低。

ZGS型組合式變電站（美式變壓器）應用領域

高層建筑、機場、車站、碼頭、社區、公路

ZGS型組合式變電站（美式變壓器）優點：

1、體積小，結構緊湊，占地面積小，安裝方便。 2、低損耗、低噪音，低溫升，超銘牌容量負載能力強，抗突發短路能力強。 3、全封閉、全絕緣結構，運行安全可靠。 4、接線方式靈活，既可用于終端系統，也可用于環網系統。
