美式變壓器及其他箱變的簡介

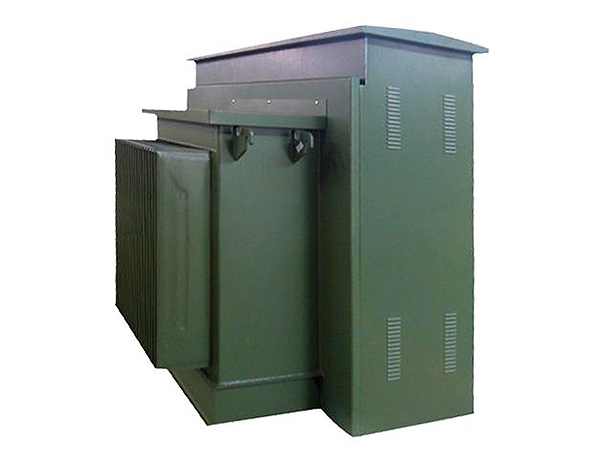

　　美式變壓器，其結構分為前后兩部分，前部為接線柜，接線柜內包括高低壓端子、高壓負荷開關、插入式熔斷器、高壓分接開關操作手柄、油位表、油溫計等;后部是油箱體及散熱片，變壓器繞組、鐵心、高壓負荷開關、插入式熔斷器都在油箱體內。箱體采用全密封結構。一體化箱變?yōu)檩^近國內廠家研制，應用還不廣泛，為雙層結構，高、低壓室置于變壓器室上面。

　　歐式箱變的高壓室一般是由高壓負荷開關、高壓熔斷器和避雷器等組成的，可以進行停送電操作并且有過負荷和短路保護。低壓室由低壓空氣開關、電流互感器、電流表、電壓表等組成的。變壓器一般采用 S9 或干式的等。

　　歐式、美式和一體化式箱變各有的優勢與劣勢，歐式箱變的體積較大，高低壓開關和變壓器都設于一個大殼體內，散熱條件差，需裝機械排風裝置。美式箱變由于變壓器冷卻片直接對外散熱，散熱條件相對較好，但其造型較歐式差，其外觀難與住宅小區等綠化環境配合。一體化箱變占地更少，優、缺點與美式箱變相似。另外，美式、一體化式箱變現國內只能制造630kVA容量以下的，歐式箱變卻可達1250kVA。

　　普通箱式變電所型號分為三類

　　(1)高壓開關設備型號;

　　(2)干式變壓器柜型號;

　　(3)低壓開關設備型號。

　　前三位字母符號的意義是：

　　Z-組合式;B-變電站;N(W)-戶內(戶外，可不加);X-箱式;Y-移動式。
