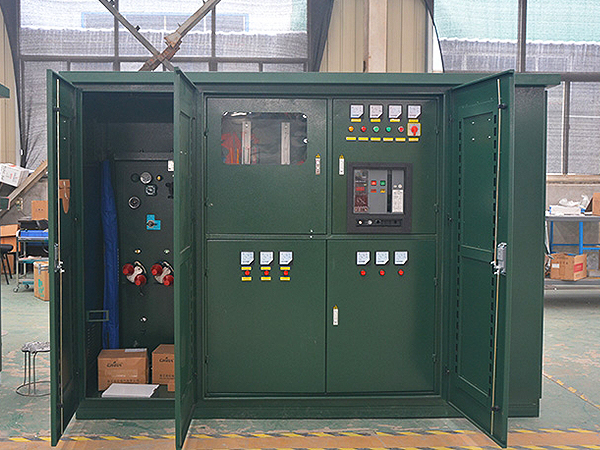

美式變壓器基本結構

　美式變壓器結構與各種接線設備所需空間有關。環網、終端供電線路方案，設計有封閉、半封閉兩大類,高低設備室分為帶操作走廊和不帶操作走廊式結構，可滿足六種負荷開關、真空開關等任意組合的需要。高壓室、變壓器室、低壓室為一字形排列，根據運輸?shù)囊笤O(shè)計有整體式和分單元拆裝式兩種。

　　箱體采用鋼板夾層(可填充石棉)和復合板兩種，頂蓋噴涂彩砂乳膠。箱體具有防雨性能。為監視、檢修、更換設備需要設計通用門，即可雙扇開啟也可單扇開啟，變壓器室設有兩側開門的結構。變壓器小室有供變壓器移動用的軌道(外殼明顯處設置銘牌和危險標志)。

　　變電站的高低壓側均應裝門，且有足夠的尺寸，門向外拉，門上有把手、鎖、暗閂，門的開啟角度不小于90°，門的開啟有相應的連鎖。高壓側滿足“五防”的要求。不帶電情況，門開啟后有可靠的接地裝置，在無電壓信號指示時，方能對帶電部分進行檢修。高低壓側門打開后，有照明裝置，確保操作檢修的安全。

　　外殼有通風孔和隔熱措施，必要時可采用散熱措施，防止內部溫度過高。高低壓開關設備小室內的空氣溫度應不致引起各元件的溫度超過相應標準的要求。同時還采取措施保證溫度急劇變化時，內部無結露現象發生。當有通風口時，應有濾塵裝置。

　　箱式變電所的進出線方式可為下列 4 種之一：架空線進出、電纜進出、架空線進電纜出、電纜進架空線出。

　　箱式變電所高壓受電設備采用高壓負荷開關串接熔斷器的方案，這種方案目前在國外城網配電領域里得到了廣泛的應用，特別是作為美式箱式變電所高壓受電保護方案尤為適宜。這主要是由于：

　　(1)這種保護方案基本能滿足大多數箱式變電所使用場合的負荷情況，既能控制、分?jǐn)嗾Ｘ?fù)荷電流，又能承受和保護短路故障。

　　(2)由于體積小，易于在有限的空間內實現高壓環網方案，從而更好地突出箱式站體積小的特點。

　　(3)線路簡單，維修保養工作量小，特別適合箱式變電所無人值班的實際使用情況

　　(4)成本大大降低。斷路器成本通常為相同額定參數負荷開關的2～3倍，采用高壓負荷開關串接熔斷器代替斷路器突出了箱式站的自身特點，增加了與土建變電所的競爭能力。

　　目前國內幾乎所有的生產廠，都在使用這種高壓保護方案，它是箱式變電所高壓受電設備的發展方向。
