美式變壓器與多種箱變的比較

　　　美式變壓器0kv配電裝置常用負荷開關加熔斷器和環網供電裝置，從鄰近架空線連接到變壓器高壓端。進線方式可采用電纜線或架空絕緣線。作為公用箱式變電所時，箱式變電所的低壓出線視變壓器容量而定，一般不超過4回，較多不超過6回，也可以一回總出線，到臨近的配電室再進行分支供電。作為獨立用戶用箱式變電所時，可以采用一回路供電。

　　國內箱式變電所變壓器低壓側主開關大致采用DZl0、DWl0、DWl5型3種自動開關，低壓側支路上采用的電器，大致有BM、BT系列熔斷器和DZ、DW系列自動開關。在箱式變電所變壓器容量為200～630kVA時，采用DWl0或DWl5作為低壓主開關。當容量超過800kVA時，應盡量選用DWl5開關。

　　美式變壓器是將變壓器、負荷開關、保護用熔斷器等設備統一設計，變壓器的繞組和鐵芯、高壓負荷開關及保護用熔斷器都在同一充滿油的箱體內，沒有相對獨立的高低壓開關柜。箱體為全密封結構，采用隱蔽式高強度螺栓及硅膠來密封箱蓋;而低壓室另外獨立設置于油箱外。美式箱式變分為前、后兩個部分，前面為高、低壓操作間隔，操作間隔內包括有高低壓套管、負荷開關、無載調壓分接開關、插入式熔斷器、壓力釋放閥、溫度計、油位計、注油孔、放油閥等;后部為箱體及散熱片。

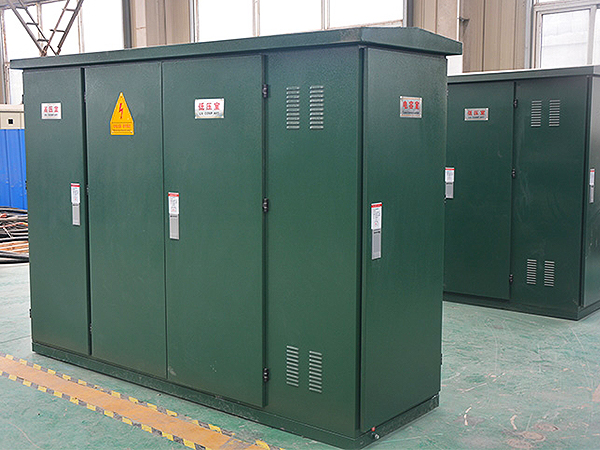

　　歐式箱式變(預裝式變電站)是將高壓開關設備、配電變壓器和低壓配電裝置放置在三個不同的隔室內，通過電纜或母線來實現電氣連接的設備。高低壓開關柜相對獨立緊湊組合并與變壓器預裝在可以吊裝運輸?shù)南潴w內，變壓器室、高壓室及低壓室都裝有獨立的門，因而其體積比美式箱式變較大。

　　地埋式變壓器是一種將變壓器、高壓負荷開關和保護熔斷器等安裝在油箱之中的緊湊形組合式配電設施，安裝時置于地坑之中。它具有不占用空間、可以在一定時間內浸沒在水中運行、免維護等特點，有利于節約城市配電設施占地面積，因此在城網改造和建設中有廣泛的應用前景。
