美式箱變的結構組成

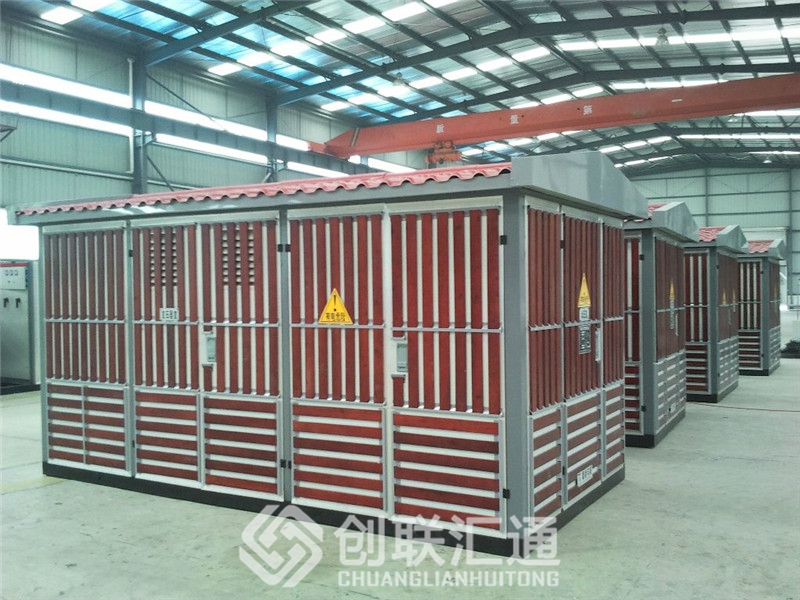

　　美式箱變箱體主要由底座、側板、隔板、門和頂蓋等部分組成。 箱體內分為高壓室、變壓室和低壓室。高壓室采用完善可靠的緊湊型設計，具有全面的防誤操作連鎖功能，可靠性高，檢修方便， 高壓開關設備可采用終端 負荷開關， 環網開關柜等。變壓器室可安裝容量為1600Kvar以下，電壓為12/0.4KV的油浸式或 干式變壓器，并設有隔離防護網，變壓器室可采用自然通風或強迫通風，根據需要加裝自動溫度控制器， 室溫監視和自動啟閉的通風裝置。 低壓室配有配電、計量、 無功補償?shù)葮?biāo)準方案，可根據需要設計二次控制回路及出線數。

　　箱式變電站占地面積小。一般箱式變電站占地面積僅為5~6㎡，甚至可以減少3~3.5㎡。適合于在一般負荷密集的工礦企業、港口和居民住宅小區等場所，可以使高電壓供電延伸到 負荷中心，減少低壓 供電半徑，降低損耗。低壓供電線路較少，一般為4~6路?？s短現場施工周期，投資少。

　　采用 全密封變壓器和SF6 開關柜等新型設備時，可延長設備檢修周期，甚至可達到免維護要求。外形新穎美觀，可與變電站周圍的環境相互協調。城市供電部門，對自維箱變(250kVA或315kVA以上)，規定必需采用 高壓計量，還有的場合，配出回路較多包括設置備用回路。這些情況下，設計者結合用電實際參考生產廠家選樣本，進行優化設計。
