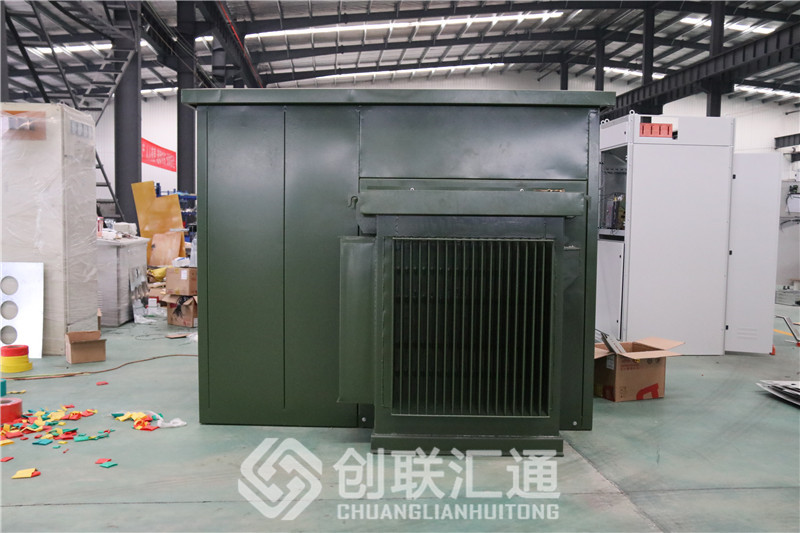

美式箱變的缺相保護

跟著都會電網革新，美式箱變因?yàn)槠潴w積小、安裝便利、全絕緣且能深切負荷中間等，一系列長處而獲得愈來愈多的利用。分外是很多都會逐漸將10 kV排擠線改成電纜供電，更使得美式箱釀成為城網革新的首選裝備。

我國配電網12 kV為中性點不接地體系。而美國15 kV （相稱于中國的12 kV）的電網為中性點接地體系，中國市場上的美式箱變成Dy繞組，普通采取放射式熔斷器和后備限流熔斷器串連對箱變停止庇護。熔斷器用來庇護變壓器二次側過載和短路，后備熔斷器用來庇護變壓器內部短路大電流毛病。變壓器道理接線如圖1所示，變壓器的鐵芯為三相三柱，當高壓A相熔斷器熔斷時，A、C相串連成一個歧路，B相繞組為一歧路，UBC施加在并聯歧路上，A、C繞組的電壓為1/2的線電壓、B相仍為線電壓, 高壓a、c相電壓降1/2，b相電壓一般，a、c相所接的電器裝備（電視、冰箱、空調等）會因欠壓而銷毀。在尺度中劃定，當高壓組合電器的熔斷器任何一相熔斷時，必需由聯念頭構撞開三相負荷開關，制止體系的缺相運轉。

 就今朝美式箱變現實利用的環境來看，大都未采納缺相庇護步伐?，F(xiàn)就美式箱變?nèi)毕啾幼o(hù)的風險，綜合海內外的手藝特性，提出了幾種處理計劃。

1 二次側加裝缺相庇護器

缺相庇護器的事情道理接線圖。當庇護器所接電網上端某相斷線或相電壓嚴峻低落到額定值的70％，則電子缺相庇護器觸點行動閉合，從而觸發節制斷路器分閘，制止體系缺相運轉，從而避免高壓用電裝備過熱銷毀。

該計劃成本低，能制止變壓器的缺相運轉。是今朝美式箱變?nèi)毕啾幼o(hù)廣泛采取的體例。弱點是單相熔斷器熔斷，出線端缺相庇護器行動后，變壓器內依然帶電，不克不及從底子上處理題目。

2 高壓缺相聯動庇護形式

前一計劃不克不及有用切除變壓器高壓電源實現有用的缺相庇護，提出了以下計劃。

計劃中需求為傳統的美式箱變負荷開關加裝電念頭構。電念頭構的節制整合了高壓缺相庇護器的電念頭構節制的部門功用，當檢測到缺相時，庇護模塊分閘繼電器行動，觸點閉合使分閘繼電器線圈帶電，從而使其觸點閉合驅動電念頭構，機電動彈分?jǐn)嘧儔浩鞯母邏弘娫?，制止了變壓器的缺相運轉。一般時，電念頭構由變壓器二次側對蓄電池充電，充實操縱了變壓器二次輸出電源，無需公用電源裝備。

3 真空斷路器庇護

真空斷路器庇護近似于預裝式箱變（即歐式箱變）的庇護體例。只是該計劃中，把油浸式美式環網柜中的斷路器單位整合在美式箱變中，經由過程對節制器的整定來實現對變壓器的庇護。一般環境下，斷路器能夠承載延續電流，而且其額定開斷值弘遠于熔斷器?？蓮?fù)位的斷路器取代一次性的熔斷器，能夠疾速恢復供電，收縮了停電時候和傳統的因?yàn)楦膿Q熔斷器而增添的用度，進步了供電質量。同時由真空斷路器開斷負荷和毛病電流，制止了傳統的油浸式美式箱變的負荷開關對變壓器油的凈化，延伸了變壓器的利用壽命。

瞬時分閘附件擴大了在大毛病電流程度時與下級線路裝備的共同。當電流高于預設的毛病電流程度時，瞬時分閘附件使節制器繞過一般的TCC延時，從而消弭本來的延時?？蛇x的三相接地（TPG）脫扣節制器供給改良的體系共同，能夠由電纜或排擠饋線輸入。節制器由活絡的接地庇護，當檢測到較低程度的接地毛病電流時能夠快速的開斷故障電流。。
